Macchina automatica di ispezione dei raggi x dei semi per prova della batteria/SMT/LED
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Asida |
| Numero di modello: | XG5010 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Scatola in legno |
| Tempi di consegna: | negoziazione |
| Capacità di alimentazione: | 120 insiemi all'anno |
|
Informazioni dettagliate |
|||
| Applicazione: | industria dell'Accumulatore litio-ione | Serie: | Macchine del raggio X |
|---|---|---|---|
| Dimensione di punto focale: | 5μm | ||
| Evidenziare: | X attrezzatura di ispezione di Ray,sistemi di ispezione del raggio x |
||
Descrizione di prodotto

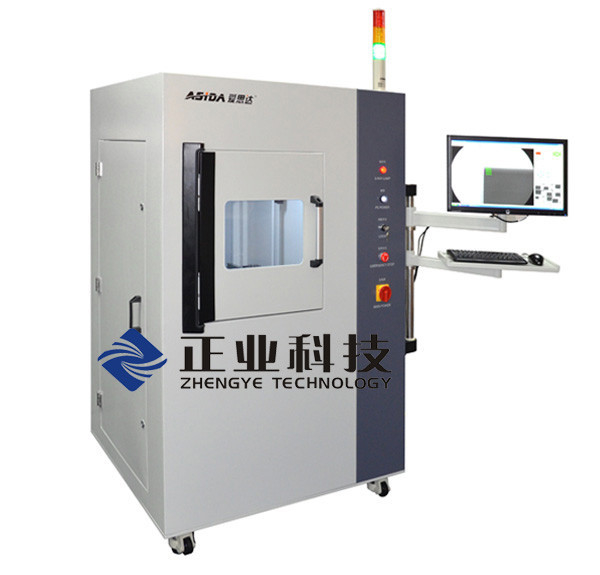

Macchina semiautomatica di ispezione dei raggi x/macchina ispezione dei raggi x per prova della pastella
Marca: ASIDA
Modello: XG5010
Prodotti applicati: batteria d'imballaggio di quadrato-forma, batteria cilindrica 18650
Uso semiautomatico della macchina di ispezione dei raggi x
Le produzioni della batteria sono provate tempo reale online con il principio della trasmissione dei raggi x.

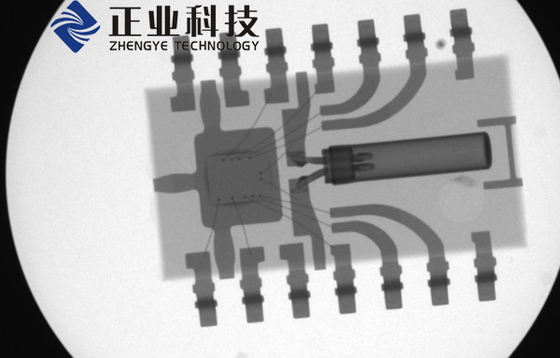

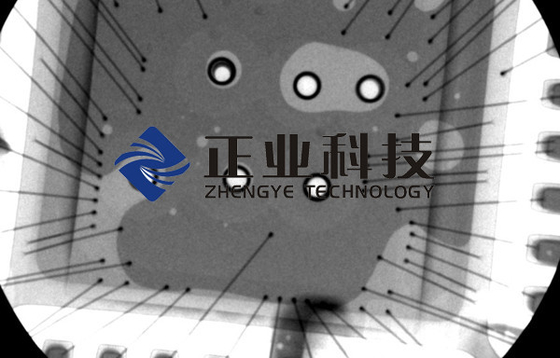

La macchina XG5010 di ispezione del raggio di X è ampiamente usata in batteria al litio, SMT, il LED, prodotti elettronici
l'elaborazione e fondere fabbricano. Pricipalmente analizza i difetti interni del prodotto con le immagini nel livello
qualità, alto ingrandimento ed alta risoluzione.
La macchina con il software automatico di prova è speciale per la batteria molle dell'imballaggio di forma quadrata. E
il software è ricerca e sviluppo indipendenti dal nostro gruppo. Realizza la misura automatica e
giudizio.
Caratteristiche di prodotto
Caratteristiche di funzione
- Rilevazione automatica

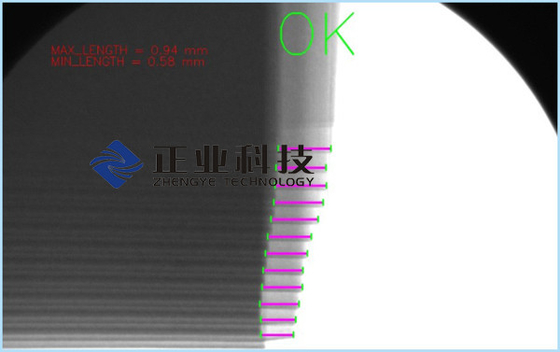

Allineamento automatico di rilevazione di negativo e del positivo della batteria e statistiche il massimo/minimo
valori allo stesso tempo.
- Giudizio automatico

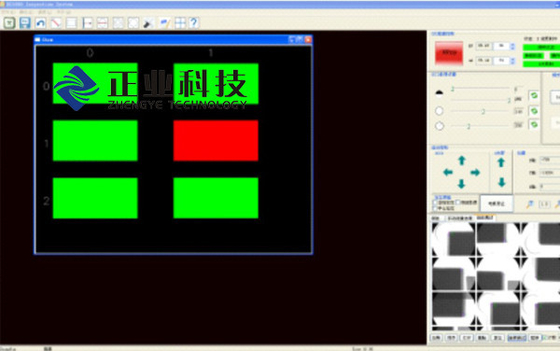

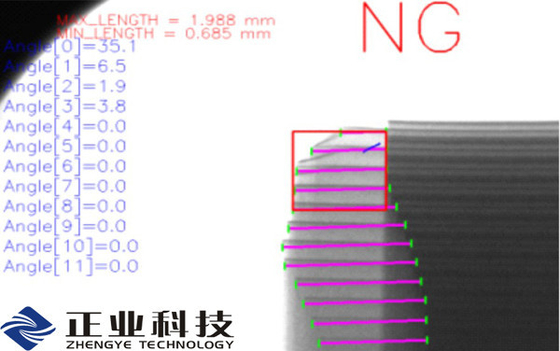

Giudizio automatico dei prodotti di NG/OK secondo la norma della regolazione.
- Conveniente e rapidamente
Il posizionamento accurato, l'analisi rapida, immagini di rilevazione è conveniente alla domanda online in tempo reale.
Introduzione di funzione:
Funzione di navigazione:
Grande finestra di navigazione, chiara immagine, navigazione precisa e posizionare.
- Funzione di misura:
- Funzione automatica di misura: il software individua automaticamente l'allineamento di negativo ed il positivo della batteria, giudica automaticamente i risultati dei test.
- Funzione generale di misura: misuri la distanza rettilinea, il cerchio-diametro, i cerchi concentrici, la distanza fra un punto ed il centro di un cerchio.
- funzione protettiva:
- Protezione automatica del tubo radiogeno:
Tubo radiogeno automatico nello stato di protezione se la macchina senza qualsiasi operazione dopo il min 20 (tempo può mettere dall'utente).
2. Dispositivo di protezione di sicurezza:
Le porte salvo la porta elettrica della scatola sono fornite di sensori fotoelettrici. Della macchina i raggi x dell'emissione di arresto immediatamente ed entrano in un modello della protezione se tutta la porta aperta.
Parametri tecnici
|
Tubo radiogeno |
Tensione di metropolitana |
Max 90KV |
|
Corrente della metropolitana |
Max 89uA |
|
|
Dimensione di punto focale |
5μm |
|
|
Modo di raffreddamento |
Raffreddamento del forte vento |
|
|
Immagine-formazione del sistema |
Gamma di campo visivo |
2" /4" |
|
Risoluzione |
75/110lp/cm |
|
|
Risoluzione di X-CCD |
1392*1040pixels |
|
|
Ingrandimento geometrico |
13-105X |
|
|
Velocità ed accuratezza di rilevazione |
Ripeti l'accuratezza di prova |
60μm |
|
Velocità di prova del software |
1.0s per punto di controllo (a parte caricamento/scaricare tempo e tempo del movimento) |
|
|
Piattaforma di caricamento |
Dimensione standard |
515mm x 460mm |
|
Efficace dimensione |
450mm x 410mm |
|
|
Peso di caricamento |
≤5Kg |
|
|
Norma di sicurezza |
Radiazione internazionale Norme di sicurezza |
≤1usv/hr |
