Alta apparecchiatura di collaudo multi- efficiente del PWB di strato/attrezzatura ispezione dei raggi x
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Asida |
| Numero di modello: | XG3300/XG3000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 Impostare / Sets |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Scatola in legno |
| Tempi di consegna: | negoziazione |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | negoziazione |
|
Informazioni dettagliate |
|||
| Accuratezza di misurazione: | 50μm | Risoluzione: | 21 LP/millimetro |
|---|---|---|---|
| Efficienza: | 1~3PCS/min | Perdita di radiazione: | ≤0.5μSV/h |
| Evidenziare: | apparecchiatura di collaudo del circuito,Attrezzatura di prova del PWB |
||
Descrizione di prodotto

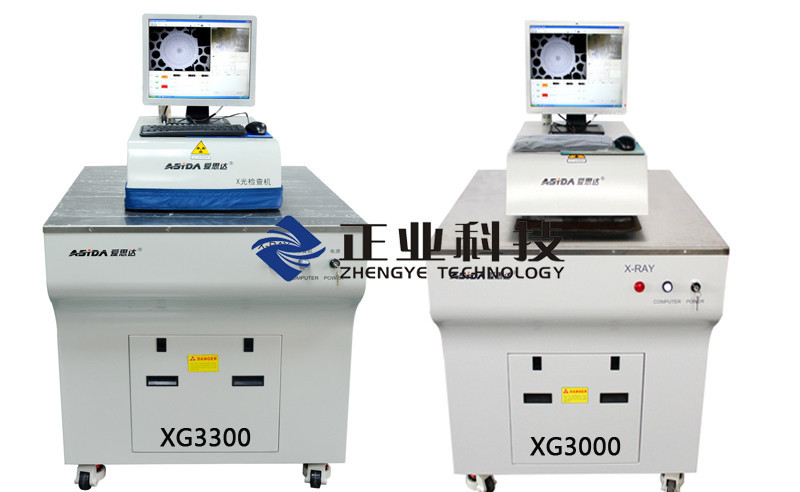

Macchina di ispezione dei raggi x per attrezzatura di ispezione dei raggi x a più strati PWB/del PWB
Attributi di prodotto:
|
Nome di prodotto |
Macchina di ispezione dei raggi x |
|
Marca commerciale: |
ASIDA |
|
Numero di modello: |
XG3000 |
|
Luogo d'origine: |
La Cina |
|
Dettagli d'imballaggio: |
Cartone di legno |
USO

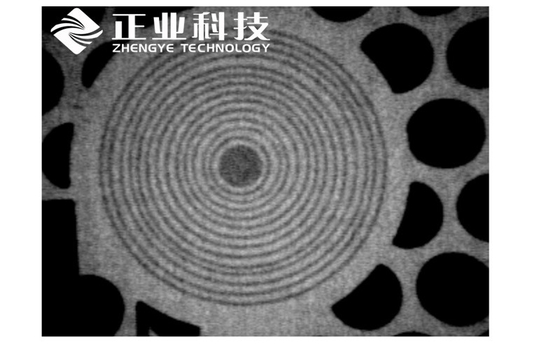

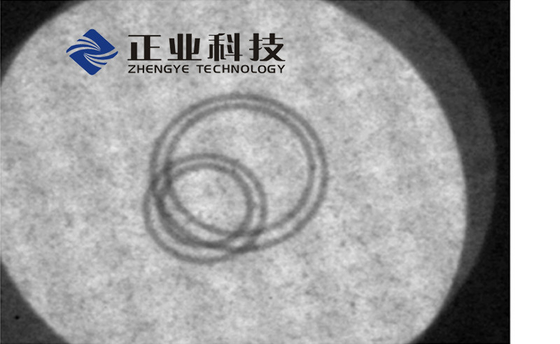

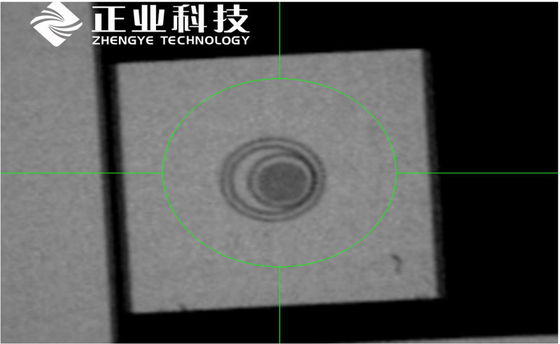

Osservi e misuri posizionare i fori sul PWB, per controllare se i fori
fra gli strati è deviata, varia misura condizionale può essere
condotto sulle immagini, compreso la distanza dal centro di un cerchio a
un altro, da un punto un altro, area del cerchio, ecc. e fanno il giudizio prestabilire
parametri.
STANDARD-COMPIACENTE
JB/T5054, norma di progettazione meccanica JB/T5055-2001
Requisiti ergonomici EN13861-2002;
Requisiti di sicurezza elettrici GB19517-2004;
Radioprotezione GB18871-2002 e sicurezza di ionizzazione
delle norme di base di sorgenti delle radiazioni;
Requisiti di specifiche di livello qualitativo soddisfacente del bordo di IPC-A-600G.
Caratteristiche della macchina di ispezione dei raggi x
1, precisione:
① che adotta il micro tubo radiogeno sigillato del fuoco ed il sistema di alta qualità di rappresentazione;
Il ② prende varie elaborazione di immagini e tecniche di misurazione.
2, efficiente: Osservazione in tempo reale, navigazione visiva e posizionare.
3, sicurezza: Presa della tecnologia tripla di protezione (micro tubo radiogeno sigillato del fuoco, struttura protettiva del cavo semichiuso e tenda protettiva di gomma del doppio cavo).
Cliente della macchina di ispezione dei raggi x:
|
OGGETTO |
XG3000 |
XG3300 |
|
|
Accuratezza |
Accuratezza di misurazione del ① |
50μm |
|
|
Risoluzione del ② |
21 lp/mm |
||
|
obiettivo di osservazione del ③ esattamente |
|||
|
Efficienza |
1~3PCS/min |
||
|
Oggetto |
strati ≤26 del PWB |
strati ≤22 del PWB |
|
|
Perdita di radiazione |
≤0.5μSV/h |
||
|
Dimensioni |
1040*855*1510mm |
||
|
Peso |
130Kg |
||
