Tecnologia ultravioletta di perforazione del laser per il circuito stampato
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | ASIDA |
| Certificazione: | CE |
| Numero di modello: | JG21 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Scatola in legno |
| Tempi di consegna: | 4 settimane |
| Termini di pagamento: | T / T, L / C |
| Capacità di alimentazione: | 200sets/years |
|
Informazioni dettagliate |
|||
| Applicazione: | Perforazione del laser | Tipo del laser: | UV |
|---|---|---|---|
| Spessore di taglio: | 1mm | formato grafico di sostegno: | DXF |
| CNC o non: | Sì | software di controllo: | zhengye |
| Evidenziare: | materiale di trivellazione del laser,Perforatrice del PWB |
||
Descrizione di prodotto

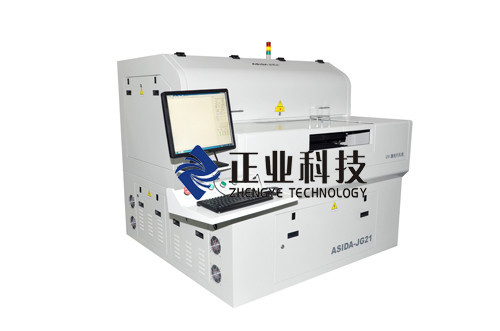

Tecnologia ultravioletta di perforazione del laser per il circuito stampato
1.Usage della perforatrice UV del laser (JG21)

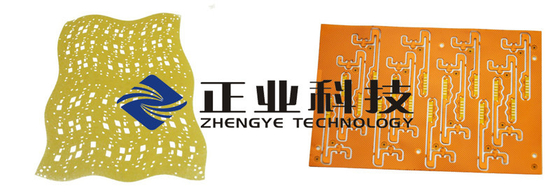

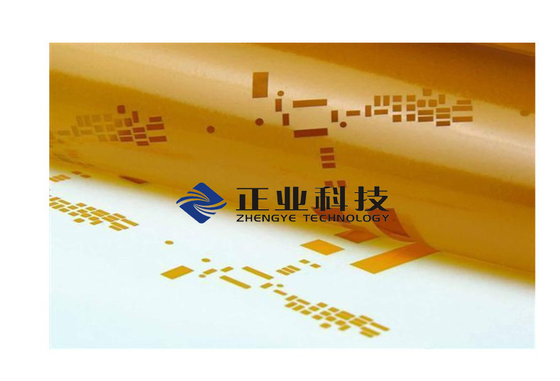

La macchina è utilizzata nei fori della perforazione da parte a parte -, in zappe cieche di FPC e nel taglio il CVL/FPC/RF.
2.Features della perforatrice UV del laser (JG21)
1. Adozione delle tecnologie del modulo del motore lineare e grata ad alta definizione, servocomando chiuso del ciclo, posizionamento ottico
Il servocomando, graduando compensa e le tecnologie di posizionamento ottiche.
2. Di alta qualità: Con la buona rotondità, pulisca la parete del foro, piccole differenze in mezzo su e giù il diametro del foro.
3. Altamente intelligente, efficiente: Fuoco automatico, automatico-correggere, automatico-posizionare, alimentazione automatica e soppressione con RTR.
4.Customize: RTR facoltativo ed elaborazione di rame di massimo 500mm di sostegno ampia; personalizzi varie funzioni del software e dell'hardware.
|
Sistema che elabora accuratezza |
±25um (stati di ZHENGYE) |
|
Velocità di perforazione |
180 fori per ogni secondi (stati di ZHENGYE) |
|
Rotondità |
≥90% |
|
Differenze in mezzo su e giù il diametro del foro |
≤12.5μm |
|
Oggetti |
Dimensione d'elaborazione massima: 560X650mm |
|
Diametro del foro d'elaborazione minimo: 50μm |
|
|
Dimensioni |
1610x1660x1550mm |
|
Peso |
2900Kg |
