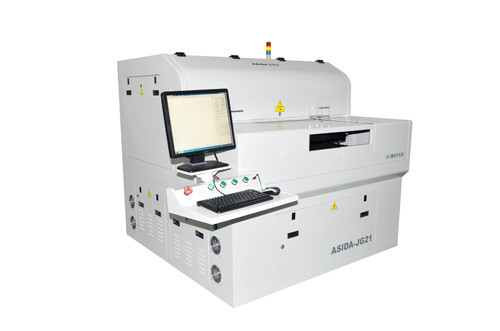

Perforatrice UV del laser di alta precisione di Cricuit stampato flessibile
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Asida |
| Certificazione: | CE |
| Numero di modello: | JG21 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | negoziazione |
| Tempi di consegna: | negoziazione |
| Termini di pagamento: | T/T, D/P, D/A, L/C, Western Union, MoneyGram |
| Capacità di alimentazione: | negoziazione |
|
Informazioni dettagliate |
|||
| laser di potenza: | 10w | Velocità di funzionamento massima della piattaforma: | circa 300 fori/s |
|---|---|---|---|
| Precisione di posizionamento di massimo della piattaforma: | ±2um | Sistema: | ±20um |
| Evidenziare: | materiale di trivellazione del laser,Perforatrice del PWB |
||
Descrizione di prodotto
Perforatrice UV del laser di velocità stampata flessibile di perforazione di Cricuit/laser di FPC
Descrizione di prodotto
1.Usage della perforatrice UV del laser (JG21)
La macchina è utilizzata nei fori della perforazione da parte a parte -, in zappe cieche di FPC e nel taglio il CVL/FPC/RF.
2.Features della perforatrice UV del laser (JG21)
1. Adozione delle tecnologie del modulo del motore lineare e grata ad alta definizione, servocomando chiuso del ciclo, posizionamento ottico
Il servocomando, graduando compensa e le tecnologie di posizionamento ottiche.
2. Alta qualità: Con la buona rotondità, pulisca la parete del foro, piccole differenze in mezzo su e giù il diametro del foro.
3. Altamente intelligente, efficiente: Fuoco automatico, automatico-correggere, automatico-posizionare, alimentazione automatica e soppressione con RTR.
4.Customize: RTR facoltativo ed elaborazione di rame di massimo 500mm di sostegno ampia; personalizzi varie funzioni del software e dell'hardware.

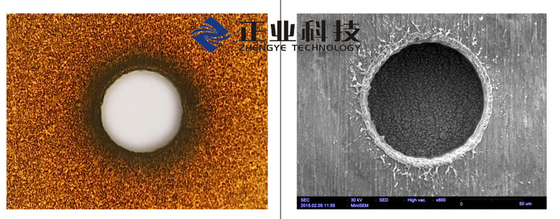

campioni 3.Drilling della perforatrice UV del laser (JG21)
4.Specifications della perforatrice UV del laser (JG21)
| Oggetto | Specificazione |
| MODELLO | JG21 |
| Potere del laser | 10W |
| Frequenza del laser | 5-250KHz |
| Dimensione d'elaborazione massima | 650mm×560 millimetro (25,6 ″ del ″ ×22) |
| Velocità di funzionamento massima della piattaforma | circa 300 fori/s |
| Precisione di posizionamento di massimo della piattaforma | ±2µm |
| Precisione di posizionamento massima di ripetizione della piattaforma | ±1µm |
| Sistema | ±20µm |
| Apertura minima del foro | 25µm (vias), 75µm (foro cieco) |
| Percentuale di successo massima | 11000vias/Min |
| Formato di file | Gerber, DXF |
| Potere | CA 220V/50HZ/2.5KW; CA 380V50HZ/5.5KW |
| Requisiti di aspirazione | 516m3/h |
| Dimensioni globali | 1610x1660x1550mm |
| Peso | 2900kg |
| Temperatura ambientale | 20°±2° |
| Umidità ambientale | <60> |
| Ampiezza al suolo | <5> |
| Pressione al suolo | >² di 1100kgf/m |
