macchina di ispezione a raggi x
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | ASIDA |
| Numero di modello: | XG3100 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|
|
Informazioni dettagliate |
Descrizione di prodotto

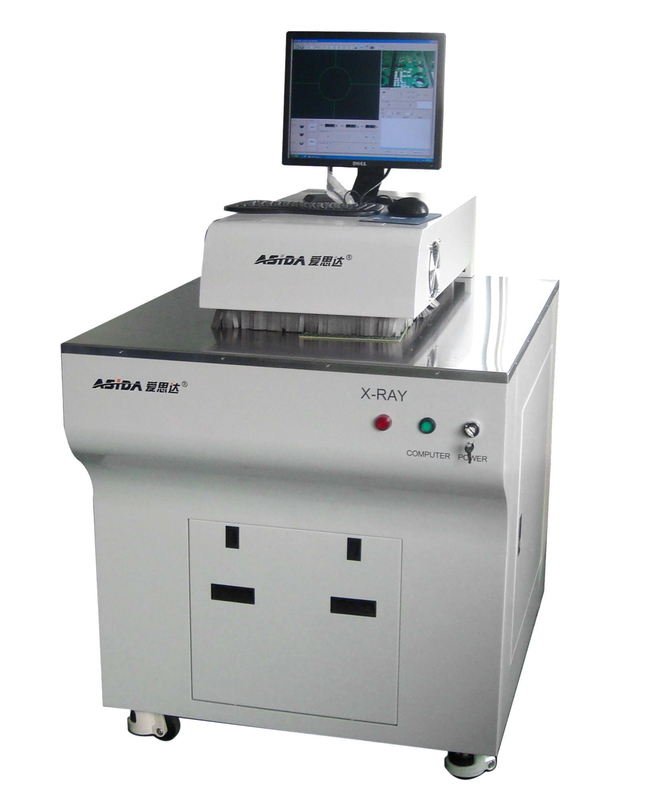

Macchina di ispezione dei raggi x
Uso: È usato per osservare e misurare posizionare i fori sul PWB, per controllare se i fori fra gli strati sono deviati, varia misura condizionale può essere effettuata sulle immagini, compreso la distanza dal centro di un cerchio ad un altro, da un punto un altro, area del cerchio, ecc., può anche fare i giudizi secondo i parametri di messa a punto.
Caratteristiche
fori 1.positioning sul PWB.
l'attrezzatura 3.The è controllata vicino PUÒ sistema di controllo del computer di rete, che è semplice e facile da operare.
4.It è fornito delle funzioni di navigazione del CCD per facilitare la prova mobile e rapidamente cerca gli obiettivi della prova.
5. Adotta il micro tubo radiogeno sigillato del fuoco e vari tecniche e software di elaborazione di immagini per ridurre la distorsione di immagine
l'immagine 6.The può essere misurata in termini vari, quali la distanza dal centro dei cerchi concentrici, la distanza punto a punto, l'area del cerchio, ecc.
Parametro tecnico
|
oggetto
|
Specificazione
|
|
|
Modello
|
XG3000
|
|
|
Risoluzione di X-CCD
|
752×582pixel
|
|
|
Parametri del tubo radiogeno
|
Tensione massima
|
50KV
|
|
Corrente massima
|
1mA
|
|
|
Potere massimo
|
50W
|
|
|
Tempo di preriscaldamento
|
6min
|
|
|
Amplificatore di immagini dei raggi x
|
vista a 6 pollici
|
|
|
Area visiva
|
Φ18mm
|
|
|
Risoluzione spaziale
|
21 lp/mm
|
|
|
Risoluzione del CCD di navigazione
|
HD
|
|
|
Dimensione del PWB
|
Larghezza 45" (profondità 630mm della gola)
|
|
|
Spessore massimo
|
12mm
|
|
|
Obiettivo dello schermo dei raggi x
|
0.5µSv/h non più di 0.5µSv/h
|
|
|
Modo di raffreddamento
|
Raffreddamento del forte vento
|
|
|
Temperatura ed umidità
|
Temperatura: 22 umidità del ℃ del ± 3 del ℃: ± 10% di 50%
|
|
|
Ingrandimento
|
8×-64×
|
|
|
Stampante
|
Stampante (distribuzione dell'utente)
|
|
|
Modo operativo
|
movimento 1.manually il PWB provato, inseguimento del CCD di navigazione
i raggi x 2.setting aperti quando invia il PWB imbarcano e vicino quando prende
|
|
|
Requisiti di potere
|
220v monofase, senza acqua e gas
|
|
|
Dimensioni
|
compreso il monitor
|
|
|
Peso
|
130kg
|
|
Nell'accordo a JB/T5054, norma di progettazione meccanica JB/T5055-2001
Nell'accordo ai requisiti ergonomici EN13861-2002;
Nell'accordo ai requisiti di sicurezza elettrici GB19517-2004;
Nell'accordo a radioprotezione di ionizzazione GB18871-2002 e nella sicurezza delle norme di base di sorgenti delle radiazioni;
Nell'accordo ai requisiti ergonomici EN13861-2002;
Nell'accordo ai requisiti di sicurezza elettrici GB19517-2004;
Nell'accordo a radioprotezione di ionizzazione GB18871-2002 e nella sicurezza delle norme di base di sorgenti delle radiazioni;
Nell'accordo ai requisiti di specifiche di livello qualitativo soddisfacente del PWB di IPC-A-600G;
