Macchina di ispezione dei raggi x di funzione di CNC/attrezzatura manuali ispezione dei raggi x
Dettagli:
Luogo di origine: | La Cina |
Marca: | Asida |
Numero di modello: | XG5000 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | Scatola in legno |
Tempi di consegna: | negoziazione |
Capacità di alimentazione: | 120 insiemi all'anno |
Informazioni dettagliate |
|||
Applicazione: | Agli ioni di litio | Serie: | Macchine di prova del raggio X |
---|---|---|---|
peso di caricamento: | ≤5Kg | ||
Evidenziare: | X attrezzatura di ispezione di Ray,sistemi di ispezione del raggio x |
Descrizione di prodotto

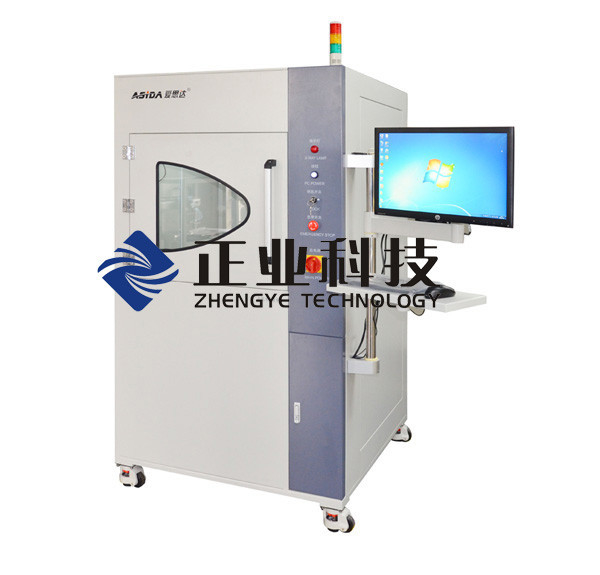

Macchina manuale di ispezione dei raggi x
Marca: ASIDA
Modello: XG5000
Uso manuale della macchina di ispezione dei raggi x
La macchina facendo uso del principio della trasmissione del raggio di X e fa la rilevazione alle immagini della struttura interna
della produzione.
La macchina è ampiamente usata in batteria, SMT, il LED, prodotti elettronici che fabbricano e che fondono
industrie di trasformazione. Il cliente può ottenere facilmente l'immagine con ingrandimento ed il livello di alta qualità e alti
la risoluzione ad efficacemente analizza i difetti interni del prodotto.
Caratteristico
Prestazione di prodotto:
Buona stabilità dell'alimentazione elettrica con un tubo radiogeno da 90 chilovolt.
La macchina può individuare le piccole differenze nella densità e nel gray con qualità ed il livello eccellenti di immagine
contrasto.
Il dispositivo di moto fornito di vite della palla e di ruota sincrona, rende il movimento più regolare
e regga.

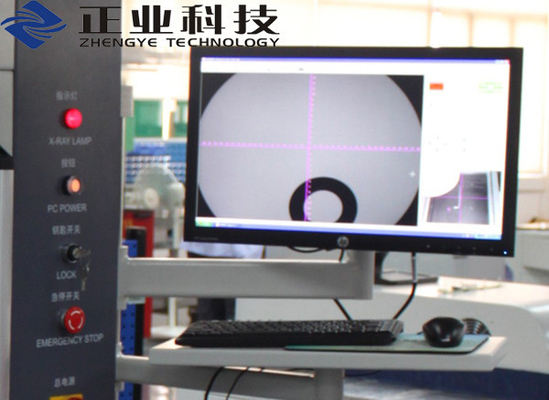

Caratteristiche di funzione
1. Misura: Misuri la distanza rettilinea, il diametro del cerchio, i cerchi concentrici, la distanza fra un punto ed il centro di un cerchio.
2. Navigazione automatica: Muoversi automatico del sistema di rappresentazione verso l'area di obiettivo e verificarla se clic dell'utente
il topo a qualsiasi parte dell'immagine di un prodotto.
3. Funzioni di CNC: L'utente può mettere il percorso della prova, il prodotto a macchina di NG di ordinamento automatico. È conveniente
alla piccola prova di ripetizione ed in lotti.
4. La tensione e la corrente di tubo ay X possono essere regolate secondo i requisiti reali. Efficace facendo uso di tempo
del tubo radiogeno può essere controllato online.
5. Il software può controllare il sistema della rappresentazione movimento in asse di X, di Y, di Z e la velocità.
6. Progettazione di protezione di sicurezza, l'interruttore di sicurezza fotoelettrico della fusoliera. Della macchina l'emissione di arresto immediatamente
Il raggio X ed entra in un modello della protezione se qualsiasi una porta aperta dal misoperation.

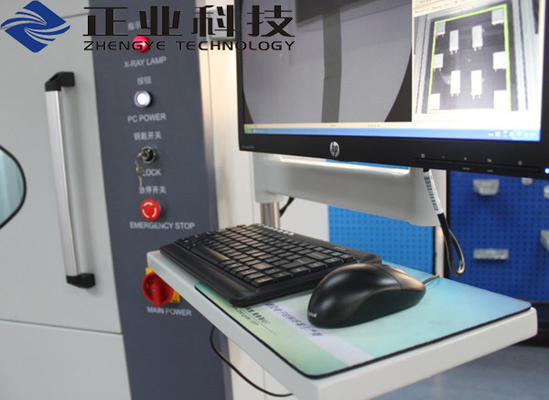

7. Le scorciatoie da tastiera possono essere rapidamente controllo il movimento della velocità del sistema della rappresentazione
(alto /medius/low/) e la direzione della trasformazione.
Parametri tecnici
Tubo radiogeno |
Tensione di metropolitana |
Max 90KV |
Corrente della metropolitana |
Max 89uA |
|
Dimensione di punto focale |
5μm |
|
Modo di raffreddamento |
Raffreddamento del forte vento |
|
Immagine-formazione del sistema |
Gamma di campo visivo |
2" /4" |
Risoluzione |
75/110lp/cm |
|
Risoluzione di X-CCD |
1392*1040pixels |
|
Ingrandimento geometrico |
12-48X |
|

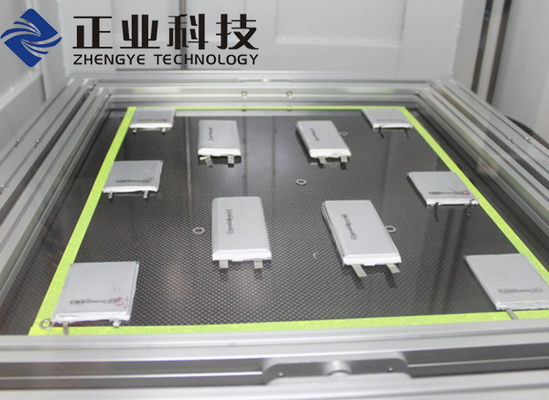

Piattaforma di caricamento |
Dimensione standard |
460mm x 410mm |
Efficace dimensione |
400mm x 350mm |
|
peso di caricamento |
≤5Kg |
|
Norma di sicurezza |
Norme di sicurezza internazionali di radiazione |
≤1usv/hr |
