Alta efficienza dell'imballaggio della batteria dei raggi x della macchina automatica online di alluminio di ispezione
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Asida |
| Numero di modello: | XG5300 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Scatola in legno |
| Capacità di alimentazione: | 120 insiemi all'anno |
|
Informazioni dettagliate |
|||
| Applicazione: | industria dell'Accumulatore litio-ione | Serie: | Macchine del raggio X |
|---|---|---|---|
| Capacità di prova: | 50 pezzi al minuto | ||
| Evidenziare: | X attrezzatura di ispezione di Ray,sistemi di ispezione del raggio x |
||
Descrizione di prodotto

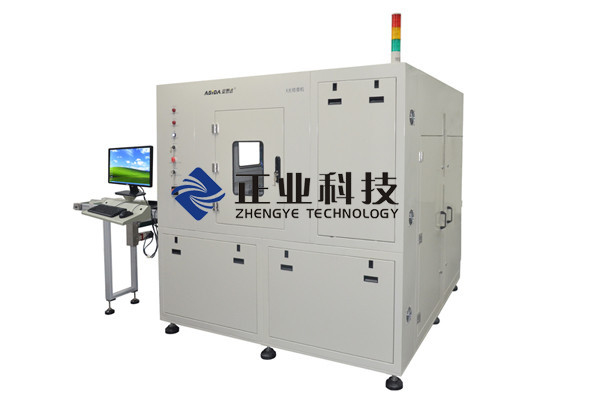

Macchina automatica online di ispezione dei raggi x della batteria di alluminio dell'imballaggio
Marca: ASIDA
Modello: XG5300
Prodotti di prova: batteria di alluminio dell'imballaggio
Uso automatico online della macchina di ispezione dei raggi x
Questo prodotto pricipalmente è utilizzato nell'industria della batteria. Il raggio X penetra l'interno della batteria con la trasmissione del raggio di X
principio. Automatico individui la struttura interna e la copertura del positivo e della negazione della batteria.
Prodotti automaticamente di separazione OK/NG.
Caratteristiche di prodotto
Caratteristiche di prodotto
1. Rilevazione automatica
Alta automazione, caricamento automatico, rilevazione, ordinante i prodotti di qualified/NG.
2. Alta efficienza
La macchina è adatta ad ispezione in lotti con i compilatori della camma che controllano otto gradi di funzionamento della piattaforma girevole dentro
alta velocità e due insiemi del sistema di rappresentazione.

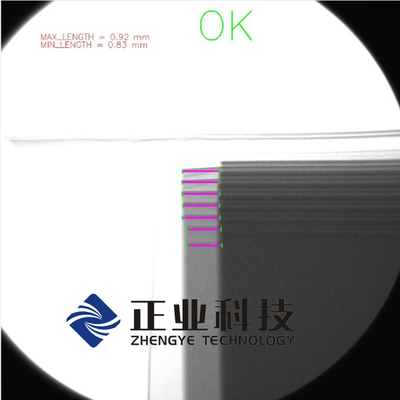

3. Esposizione online in tempo reale di dati e di immagini
I dati di prova e le immagini di molte parti della stessa batteria sono indicati nella stessa interfaccia di software, conveniente
riconoscimento di osservazione.
4. Modello cambiante rapido
Sostituisca soltanto la maschera se cambiando i prodotti della prova.
5. Protezione di sicurezza
L'intero interruttore di sicurezza dell'attrezzatura, funzione tripla di protezione, qualsiasi parte del raduno di radiazione di superficie della fusoliera
norme di sicurezza.
Processo di ispezione:

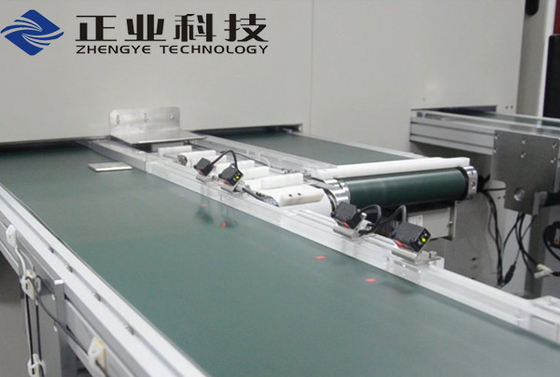

- Prodotti di caricamento:
La batteria di prova è caricata automaticamente nell'attrezzatura di rilevazione dei RAGGI X. E la velocità della trasmissione può essere
regolato secondo il requisito.
2. Posto di lavoro di ispezione:
La gru a benna d'indicizzazione della piattaforma girevole quattro la batteria e la transita ad otto gradi di posto di rilevazione nell'alta velocità. 2 insiemi di
rilevazione online del sistema di rappresentazione.
3. Posizionamento della maschera:
Tutti i prodotti di prova sono disposti alla stessa posizione per assicurare l'accuratezza della misura.
4. Scarico della produzione:
Scaricando in tre canali, la NG GIUSTA della linguetta placca la NG.
Parametri tecnici
|
Tubo radiogeno |
Tensione di metropolitana |
Max 90KV |
|
Corrente della metropolitana |
Max 89uA |
|
|
Dimensione di punto focale |
5μm |
|
|
Modo di raffreddamento |
Raffreddamento del forte vento |
|
|
Immagine-formazione del sistema |
Gamma di campo visivo |
2" /4" |
|
Risoluzione |
75/110 di lp/cm |
|
|
Risoluzione della macchina fotografica |
pixel 1024*1024 |
|
|
Precisione di rilevazione |
Accuratezza di ripetizione |
60μm |
|
Efficienza |
Efficienza di rilevazione |
≥50 PPM |
|
Tasso falso |
≤2% |
|
|
Tasso mancante |
0,0% |
|
|
Tasso eccellente dei prodotti |
≥99.5% |
|
|
Norma di sicurezza |
Norme di sicurezza internazionali di radiazione |
≤1usv/hr |
