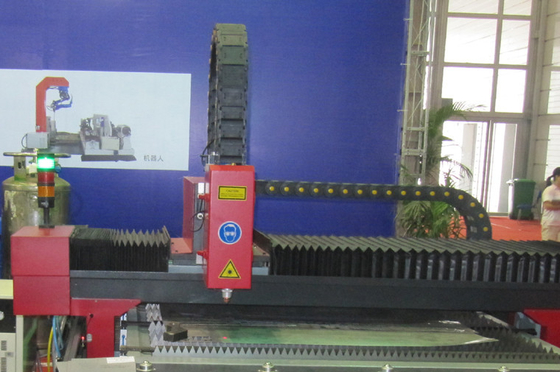

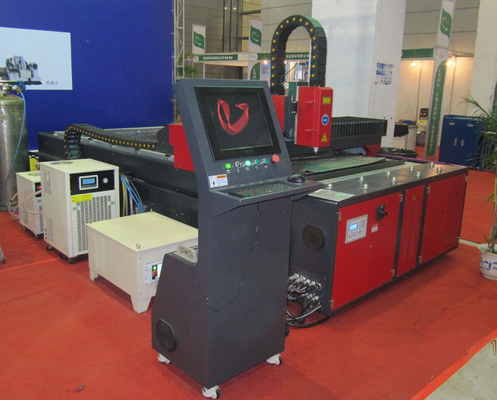

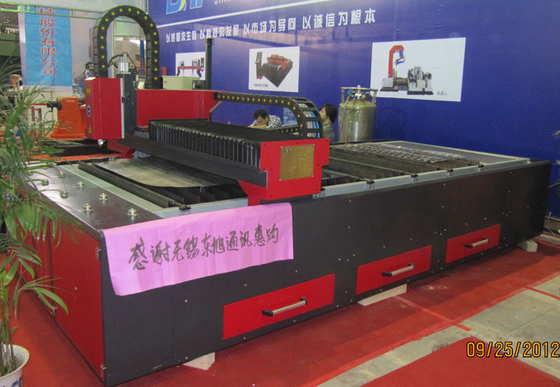

Tagliatrice del laser della fibra di CNC della lamiera sottile/attrezzatura ad alta velocità
Dettagli:
| Luogo di origine: | Wuxi, Cina |
| Marca: | CMC |
| Certificazione: | ISO9001 |
| Numero di modello: | FL-3015 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | According detail requirement |
| Imballaggi particolari: | Adatto a trasporto del contenitore |
| Tempi di consegna: | Accordo del requisito |
| Termini di pagamento: | Acconto 30% T/T, 70% T/T prima della spedizione |
| Capacità di alimentazione: | Accordo del requisito |
|
Informazioni dettagliate |
|||
| Evidenziare: | tagliatrice del laser della fibra di CNC |
||
|---|---|---|---|
Descrizione di prodotto
1. Specificazione principale della struttura
la tagliatrice del laser della fibra 500W-FL-3015 si compone del souce di potere del laser della fibra, dell'ente a macchina, del gruppo di regolazione, del sistema di purificazione dell'aria e sistema di controllo di CNC.
Caratteristica tecnica
| Parametri ottici | Unità | 500W |
| Modo corrente | CW, QCW | |
| Lunghezza d'onda concentrare di radiazione | nanometro | 1070-1080 |
| Potenza di uscita standard | W | 500 |
| Qualità del fascio | mm*mrad | 4 |
| Regolazione della velocità | chilociclo | 5 |
| Diametro della fibra della trasmissione | μm | ≥50 |
| Stabilità potenza di uscita (a lungo termine) | % | ±2 |
| Potere | VCA | 400-460 |
| Consumo di energia | chilowatt | 2 |
Struttura di sistema
| Pubblicazione periodica no. | Nome |
Quantità (pezzo) |
Osservazioni |
| 1 | Laser della fibra | 1 | Originale importato |
| 2 |
Sistema ottico Lente di espansione di luminosità Spettroscopio Lente di messa a fuoco |
1 | Adotta la tecnologia tedesca e lo speciale progettati. La lente ottica direttamente colpisce la qualità di facular, l'influenza la qualità della cucitura e della flangia di taglio, la luminosità di taglio e lo spessore. |
| 3 | Servomotore di Panasonic | 1 |
Servomotore di Panasonic e driver di Panasonic. Vite e rotaie importate da Taiwan |
| 4 | Sistema di controllo | 1 | PC |
| 5 | Sistema di indicazione del laser | 1 | Semiconduttore (luce rossa) |
L'attrezzatura principale conduce alle buone caratteristiche: Generatore del laser e lente ottica. Usiamo le componenti elettriche di Schneider.
| Tavolo operatorio di CNC | Adotta la saldatura della struttura d'acciaio, il guasto di sforzo che elaborano, la struttura di scaffale resistente, la vite di rotolamento importata TBI, la ferrovia HIWIN della fodera ed il servomotore di Panasonic. | Ha attrezzatura di aiuto di scarico, strettamente di pressatura e di soppressione. |
Parametri tecnici principali
| Specificazione | parametro |
| Lunghezza del laser | 1064nm |
| Potere massimo del laser | 1000W |
| Posizionamento | Indicazione della luce rossa |
| Efficace reparto di lavorazione | 1500mm*3000mm |
| Ripetizione di asse di X/Y che posiziona precisione | ±0.03mm |
| Spessore massimo di taglio del acciaio al carbonio | ≤8mm |
| Velocità massima di taglio del acciaio al carbonio |
acciaio inossidabile di spessore di 0.8mm, 12-14m/min, acciaio inossidabile di spessore di 1.0mm, 10-12m/min |
| Documenti di sostegno | DXF ecc. (software automatico di sostegno cad, software di CorelDraw) |
| Potere totale consumato | ≤ 20KW |
| Alimentazione elettrica |
un CA di 3 cavi di fasi 4 380V, 50Hz/60Hz/60A |
Parametri di taglio
| Spessore (millimetri) | Materiale | Velocità massima di taglio (m/min) | Gas di aiuto |
| 1 | M.S. | 8 | Ossigeno |
| 2 | 4,5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1,5 | ||
| 6 | 0,8 | ||
| 1 | S.S | 6 | Azoto |
| 2 | 3 | ||
| 3 | 1,5 | ||
| 1 | Lega di alluminio | 3 | |
| 2 | 1,5 |
Parametri tecnici
| Modello | FL-3015 |
| Lunghezza d'onda del laser | 1070nm |
| Potere massimo del laser | 500W (CW) |
| Area di lavoro | 3000mmX1500mm |
| Colpo dell'ascissa | 3000m |
| Colpo dell'asse y | 1500m |
| X, precisione di posizionamento dell'asse y | ±0.05mm |
| X, Y, precisione di posizionamento di ripetizione di asse di Z | ±0.03mm |
| X, velocità massima di NO--dovere di singolo asse di Y | 20min |
| Velocità massima di interazione di asse di X/Y | 40min |
| Accelerazione assiale massima di X/Y | 1.0G |
| Sistema di CNC | LASERCUT |
| Peso di caricamento massimo | 500KG |
| Fase | 3 |
| Tensione nominale | 380V |
| Frequenza | 50Hz |
| Livello di protezione di alimentazione di rete | IP54 |
| Intero peso | 2250KG |
| Oggetti | Parametro |
| Lunghezza del laser | 1064nm |
| Potere massimo del laser | 1000W |
| Posizionamento | Indicazione della luce rossa |
| Efficace reparto di lavorazione | 1500mm*3000mm |
| Ripetizione di asse di X/Y che posiziona precisione | ±0.03mm |
| Spessore massimo di taglio del acciaio al carbonio | ≤8mm |
| Velocità massima di taglio del acciaio al carbonio |
acciaio inossidabile di spessore di 0.8mm, 12-14m/min, acciaio inossidabile di spessore di 1.0mm, 10-12m/min |
| Documenti di sostegno | DXF ecc. (software automatico di sostegno cad, software di CorelDraw) |
| Potere totale consumato | ≤ 20KW |
| Alimentazione elettrica |
un CA di 3 cavi di fasi 4 380V, 50Hz/60Hz/60A |
- Introduzione di base
La tagliatrice del laser della fibra FL-3015 è raggiunta dal laser potente messo a fuoco su oggetto per causare la fusione e l'evaporazione istantanee, con il laser originale della fibra importato dal gruppo del laser di IPG in Germania. Il taglio automatico è controllato dal sistema digitalizzato del meccanico. Questa macchina ha condensato le tecnologie dei meccanici digitali e e precisi del laser.
2.1. Tavolo operatorio progettato e indipendente del tipo spaccato. Può essere mosso secondo la circostanza. Operazione comoda e facile.
2.2. Tavola di funzionamento importata del servomotore, area di viaggio 1500mm*3000mm.
2.3. La testa del laser può essere regolata con l'asse di Z, l'area di viaggio 0-100mm
3. Caratteristiche principali
3.1. Può essere ampiamente usata tagliare i piatti come: acciaio inossidabile, acciaio al carbonio, alluminio, ecc.
3.2. Forte abilità di taglio: il tipo 500W può taglio inossidabile fino ad un massimo di 8mm.
3.3. Taglio basso costato: Può tagliare con aria ed il suo costo è USD 0,5 - 1. Il costo esatto comprende l'elettricità 3-6 gradi all'ora, la protezione USD 0,08 - 0,16 della lente all'ora e non tutti i altri costi. Se usate l'O2 o il N2, il costo dovrebbe essere aumentato da USD 2,4 - 4,8. (Poichè la forma e lo spessore sono differenti, il consumo del gas sarà differente.)
3.4. Velocità di taglio veloce, alta efficienza, operazione sicura e prestazione stabile.
3.5. Buona qualità, sguardo regolare e fine di piccola distorsione fuori.
3.6. Sistema d'ingranaggio importato e del servomotore per garantire taglio preciso. Alta precisione di taglio.
3.7. Il software dedicato permette al grafico o al testo immediatamente da progettare o elaborare. Operazione flessibile e facile.
4. Materiale applicato
Applicabile al taglio sul piatto o sul tubo in acciaio inossidabile, nel acciaio al carbonio, nell'acciaio legato, in acciaio per molle, in alluminio, in rame, in titanio, ecc. Ha effetto d'elaborazione eccellente sui generi di acciaio legato fragile duro.
5. Campi di applicazione
Ampiamente usato nell'elaborazione della lamiera sottile, negli articoli del metallo, in elettrodomestico da cucina, nel dispositivo alto-risoluto, in gruppo di regolazione elettrico, nei ricambi auto, in vetri, in manifesti, nei mestieri, nell'illuminazione ed in parti precise.
6. Componenti dell'attrezzatura
| Oggetto | Nome | Specificazione | Qty |
| 1 | FL-3015 | 3000mm*1500mm | 1 insieme |
| 2 | Laser della fibra | 500W | 1 |
| 3 | Sistema di CNC | LASERCUT | 1 |

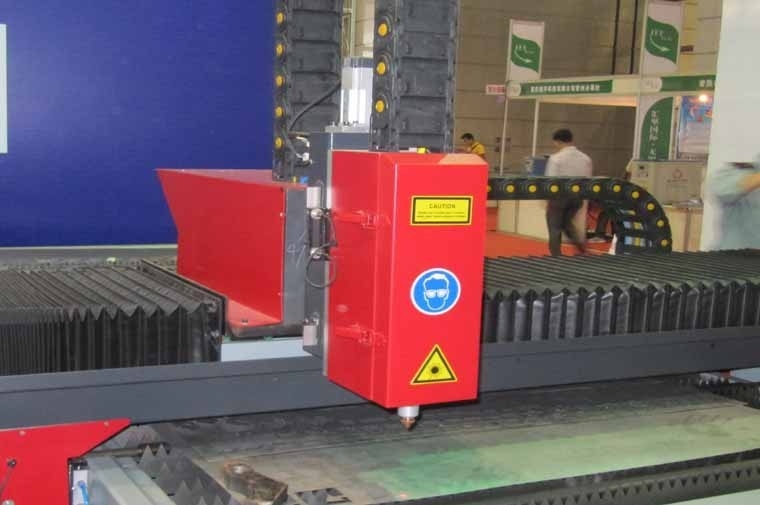

| 4 | Testa d'attacco del laser | Lasermech di U.S.A. | 1 |
| 5 | Dispositivo di raffreddamento di acqua | 1 insieme |
7. Documenti tecnici forniti
| Oggetto | Documenti tecnici | Unità | Quantità |
| 1 | Istruzioni di operazione | Insieme | 1 |
| 2 | Software facendo uso delle istruzioni | Insieme | 1 |
| 3 | Software speciale di taglio del laser | Insieme | 1 |
| 4 | Certificazione di prodotto | Insieme | 1 |
| 5 | Lista di imballaggio a macchina | Pezzo | 1 |
