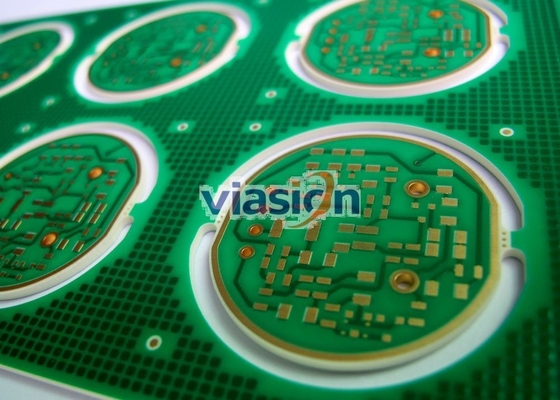

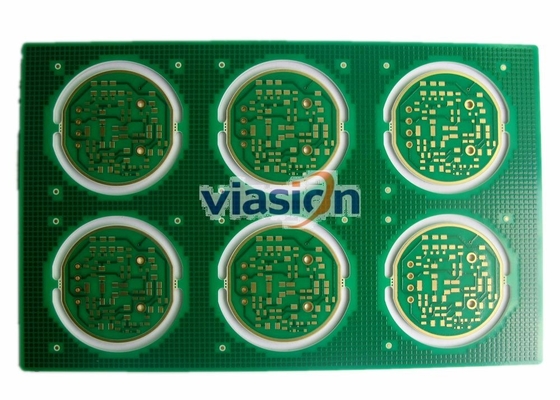

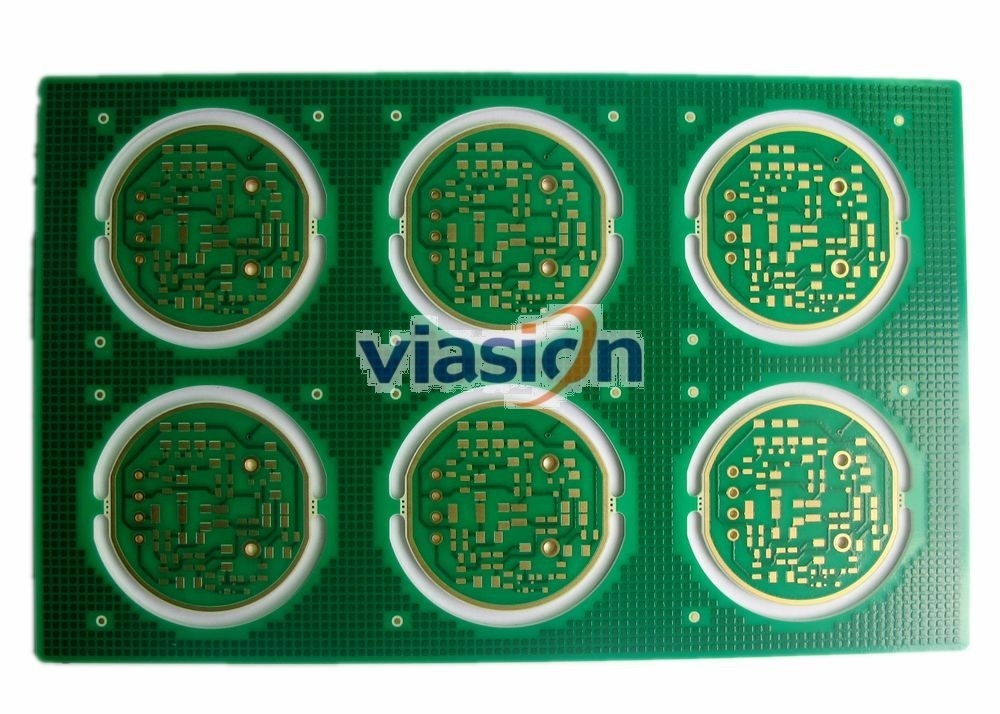

Alto PWB del Polyimide di TG 250, 6 strati di rf di progettazione del PWB per l'apparecchiatura di collaudo di IC
Dettagli:
| Luogo di origine: | Shenzhen, Cina |
| Marca: | VIASION |
| Certificazione: | UL, ISO9001, TS16949 |
| Numero di modello: | VRF202 |
|
Informazioni dettagliate |
|||
| Evidenziare: | Print Circuit Board,pcb doppia faccia |
||
|---|---|---|---|
Descrizione di prodotto
Alto PWB del Polyimide di TG 250, 6 strati di rf di progettazione del PWB per l'apparecchiatura di collaudo di IC
Specifiche:
|
Materiale |
Alron 35N |
|
Conteggio di strato |
6 strati |
|
Spessore del bordo |
1.6mm |
|
Spessore di rame |
1oz |
|
Dimensione minima del trapano |
0.2mm |
|
Traccia & lacuna minime |
0.1mm |
|
Finitura superficia |
Oro di immersione |
|
Applicazioni |
Prove di IC |
|
Tecnologia speciale |
Alto materiale del polyimide di TG 250 (Alron 35N) |
Circuito del PWB
|
NO |
OGGETTO |
Capacità tecniche |
|
1 |
Strati |
1-20 strati |
|
2 |
Dimensione di Max. Board |
508×610 millimetro |
|
3 |
Minuto di spessore del bordo |
2-layer 0.12mm |
|
4-layer 0.4mm |
||
|
6-layer 0.6mm |
||
|
8-layer 0.90mm |
||
|
10-layer 1mm |
||
|
4 |
Linea larghezza minima/spazio |
0.127mm (4mil) |
|
5 |
Spessore di Max. Copper |
5OZ |
|
6 |
Minuti Passo di S/M |
0.075mm (3mil) |
|
7 |
Dimensione minima del foro |
0.15mm (6mil) |
|
8 |
Tolleranza del diametro del foro (PTH) |
±0.05mm (2mil) |
|
9 |
Tolleranza del diametro del foro (NPTH) |
+0/-0.05mm (2mil) |
|
10 |
Deviazione di posizione del foro |
±0.05mm (2mil) |
|
11 |
Tolleranza del profilo |
±0.10mm (4mil) |
|
12 |
Torsione & piegato |
<0> |
|
13 |
Resistenza di isolamento |
normale 100MΩ |
|
14 |
Forza elettrica |
>1.3kv/mm |
|
15 |
Abrasione di S/M |
>6H |
|
16 |
Stress termico |
288°C 20Sec |
|
17 |
Tensione di prova |
50-300V |
|
18 |
Cieco minimo/sepolto via |
0.15mm (6mil) |
|
19 |
Superficie finita |
HAL, ENIG, OSP, placcando AG, placcante oro, latta di HAL, argento |
|
20 |
Materiali |
FR4, HTG, teflon, Rogers, ceramica, alluminio, base di rame, CEM-3, CEM-1, Halgenfree |
Applicazioni:
Comunicazioni
Attrezzature di telecomunicazione tradizionali, FTTP, VOIP, servizi di multimedia, rete di dati e prodotti di infrastruttura IT, prodotti senza fili dell'infrastruttura, amplificatori di potenza, separatori e combinatrici, transistor di alto potere, ecc.
Unità periferiche di computer
Stampatrici di qualità superiore, modem via cavo, router senza fili, telefoni del IP, consumatore e prodotti per ufficio, sistema bancario ecc.
Consumatore
Computer, televisioni, macchine fotografiche, videoregistratori digitali (DVR), prodotti tenuti in mano, LED, ecc.
Automobilistico
Sistemi di sicurezza del passeggero, sistemi di controllo del motore, airbag, prodotti di controllo della trazione, ecc.
Computazione e stoccaggio di qualità superiore
Computer e server di rendimento elevato, sistema dell'elaboratore centrale ed attrezzatura di stoccaggio, memoria, ecc.
Industria
Alimentazione elettrica, pannello di controllo principale, monitor, prodotti del CCTV, attrezzature automobilistiche di controllo, robot di industria, prodotti ecc del controllo di accesso
Medico
Imaging a risonanza magnetica (MRI), tomografia computerizzata (CT), unità di defibrillazione di risposta di emergenza, monitoraggio paziente, dispositivi impiantabili, sistemi robot della chirurgia, biometria ed attrezzature diagnostiche, ecc.
Militare
Satellite, radar, aeroplano, unità di controllo, attrezzature di comunicazione .etc.
Prova & misura
Misuratori di potenza, tester di elettricità, tester termico, tester leggero, tester della rete, tester del petrolio e del gas, prodotti infrarossi, attrezzature di prova a semiconduttore, carte della sonda e di DUT, sistemi di ispezione del wafer, ecc.
Vantaggio competitivo:
|
Buona valutazione |
|
Nessun MOQ & campione libero |
|
Consegna rapida |
|
Approvazioni dell'internazionale & di buona qualità |
|
Grande servizio di assistenza al cliente |
|
Consegna di tempo d'inserimento |
|
Metodo di spedizione differenziato |
|
Vasta gamma di fornitura del PWB |
|
SMT ed assemblea del attraverso-foro |
|
Un servizio chiavi in mano di arresto SME |
