Grande apparecchiatura di collaudo automatizzata del PWB di FPC, tester del cavo di Tdr nell'impedenza
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Asida |
| Numero di modello: | ZK2130 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 /sets stabilito |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Scatola in legno |
| Tempi di consegna: | negoziazione |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | negoziazione |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Strumento della prova di impedenza di TDR | Accuratezza di misurazione: | ±1% (50Ω) |
|---|---|---|---|
| Tasso di rilevazione: | ≤1s per ogni punto | Campo di misura: | 0.05~2m |
| Evidenziare: | apparecchiatura di collaudo del bordo del PWB,Attrezzatura di prova del PWB |
||
Descrizione di prodotto
Cabli il tester in attrezzatura dell'impedenza di Tdr/prova dell'impedenza per il PWB/FPC
Attributi di prodotto:
|
Nome di prodotto |
Strumento della prova di impedenza di TDR |
|
Marca commerciale |
ASIDA |
|
Numero di modello |
ZK2130 |
|
Luogo d'origine |
La Cina |
|
Dettagli d'imballaggio |
Cartone di legno |
Attrezzatura di prova di impedenza per il PWB/l'USO di FPC:

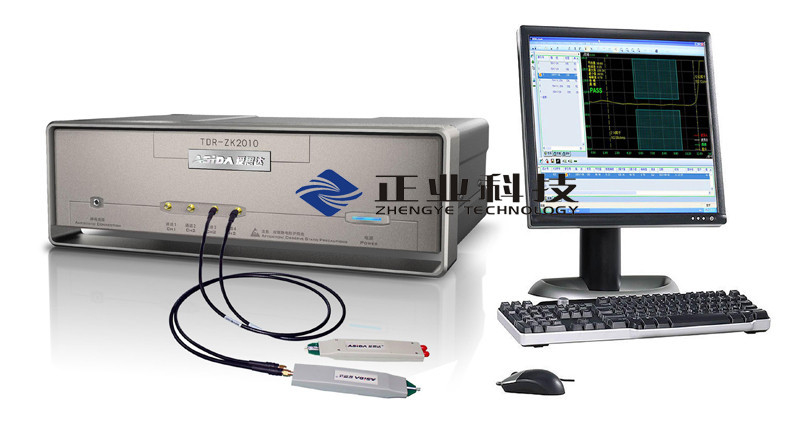

Lo strumento della prova dell'impedenza di TDR è progettato con riflettometria nel dominio del tempo ed è capace della serie, automazione, prova rapida ed accurata dell'impedenza caratteristica delle tracce del PWB, l'analisi del form di onda della prova e analisi dei dati statistica. La macchina registra automaticamente i dati e le edizioni di prova e stampa una relazione sull'esperimento. Per fabbricazione del circuito, l'unità di R & S, di progettazione, di produzione e di controllo di qualità. Circuito ad alta frequenza della prova di impedenza
fornisce una soluzione veloce, accurata ed economica ad un alto livello.
Attrezzatura di prova di impedenza per il PWB/CARATTERISTICA di FPC:
1. Grande prova automatizzata, operazione semplice e prova rapida. Adatto rapidamente a prove nella fabbrica del PWB.
2. L'interfaccia facile da usare del sistema operativo Windows, genera automaticamente i risultati dei test.
3. Fornisca la prova asimmetrica e differenziale di TDR.
4. Sostiene 2-channel, prova del canale di 4 canali.
6. Redattore dell'archivio della prova integrale, parametri alti a solidificazione rapida della prova.
7. Registra automaticamente i dati di prova, genera i rapporti e risparmia al disco.

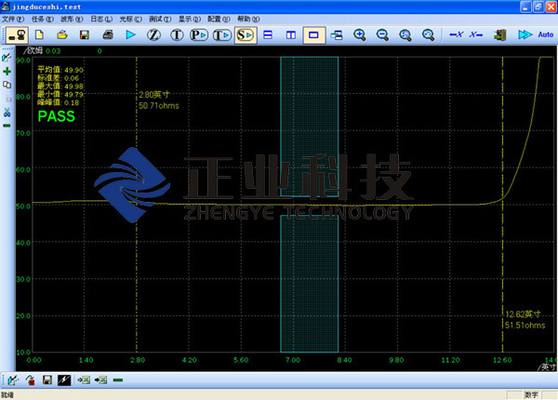

8. Visualizza e stampa la forma d'onda della prova, l'analisi dei dati statistica ed i risultati dei test.
10. Conformemente alle norme IPC-TM_650 e IPC-2141.
Cliente dello strumento della prova di impedenza di TDR:
|
Accuratezza di misurazione |
±1% (50Ω) |
|
Tasso di rilevazione |
≤1s per ogni punto |
|
Oggetti |
Gamma controllata di misura di impedenza del ①: 20~150 Ω |
|
Campo di misura del ②: 0.05~2m |
|
|
Larghezza di banda di Wave |
3GHz |
