Misura visiva automatica Insterment dell'apparecchiatura di collaudo del PWB 2D
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Asida |
| Numero di modello: | BQ1000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Scatola in legno |
| Tempi di consegna: | 2 settimane |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union |
| Capacità di alimentazione: | negoziazione |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | 2D macchine visive automatiche di misura | Caricamento massimo: | 30 kg |
|---|---|---|---|
| Obiettivo focale: | 82 MM | Obiettivo: | 0.75X_5X |
| Evidenziare: | apparecchiatura di collaudo del bordo del PWB,apparecchiatura di collaudo del circuito |
||
Descrizione di prodotto
Misura visiva automatica Insterment dell'apparecchiatura di collaudo del PWB 2D
Attributi di prodotto
|
Nome di prodotto |
2D macchine visive automatiche di misura |
|
Marca commerciale |
ASIDA |
|
Numero di modello |
/ |
|
Luogo d'origine |
La Cina |
|
Dettagli d'imballaggio |
Cartone di legno |
Uso
La misurazione bidimensionale include: punti, linee, cerchi, rettangoli, angolo, contorno, forma, forma di superficie ed altri elementi geometrici. Una sonda di misurazione tridimensionale è facoltativa.
Caratteristiche
-
Base e colonna solide del granito per stabilità aumentata.
-
Cuscinetti di aria sulla X e sull'asse y per produttività estesa.
-
La madrevite edentulous fatta tedesca di alta qualità è utilizzata sulla macchina.
-
L'anello di lunga vita del LED fornisce una sorgente luminosa fredda che non produrrà la deformazione termica.
-
Il sistema ottico fornisce le immagini luminose e chiare.
-
Azionamento giroscopico del servomotore di Panasonic.

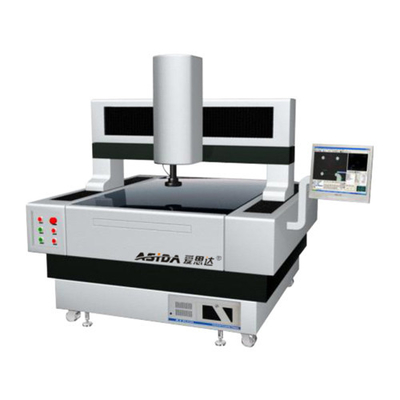

Noti prego l'immagine è del modello 7060, altri modelli può variare leggermente nell'aspetto

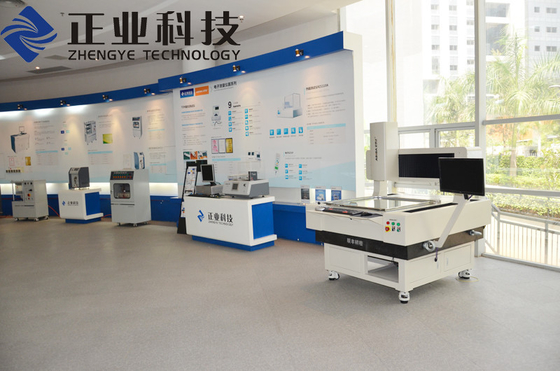

Cliente:
|
|
|
ASIDA70560A |
ASIDA8070A |
|
|
(X.Y.Z) (colpo di X.Y.Z) |
600×500×200 |
700×600×150 |
800×700×200 |
|
|
(Dimensione del caricatore) |
650×550mm |
750×650 millimetro |
850×650mm |
|
|
(Caricamento massimo) |
30KG |
|||
|
(Materiali di base) |
granito 00 00 |
|||
|
(Obiettivo focale) |
82mm |
|||
|
(Obiettivo) |
0.75X_5X |
|||
|
(Ingrandimento massimo totale) |
30X_230X |
|||
|
(Soluzione grattare) |
≤0.001mm |
|||
|
DI X-Y (accuratezza lineare) |
≤ (3+L/200) um (L millimetro) |
|||
|
(Accuratezza di ripetizione) |
≤±0.003mm |
|||
|
(millimetro) (dimensione a macchina totale) |
1300×1400×1800 |
1500×1400×1800 |
1550×1650×1800 |
|
|
(Peso a macchina totale) |
1800Kg |
2000Kg |
24800Kg |
|
|
(Software di misurazione) |
ASIDA VMA 3.00.01 () |
|||
|
(Formato del emissione dei dati) |
DXFEXCELWORD |
|||
|
(OS) |
WindowsXP pro |
|||
|
PC (requisito del PC) |
CPU: (Il centro di Dul), ≥2G (memoria), ≥320G (disco rigido) |
|||
|
(Potere) |
220/50HZ (200V/50HZ) |
|||
|
(Ambiente di lavoro) |
(Temperatura): 20+/-2OC; (Umidità): 45%~75%; (Vibrazione):<0> |
|||
|
(Accessori facoltativi) |
NAVITAR (sistema di lente di U.S.A. NAVITAR); Renishaw |
|||
|
(Osservazione) |
(Il colpo della macchina può essere requisiti di cliente di dipendenza su misura) |
|||
