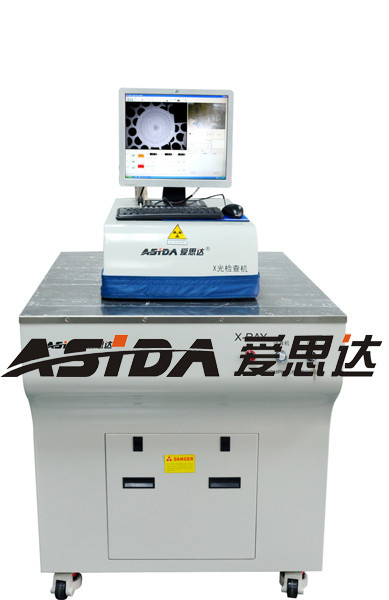

Apparecchiatura di collaudo a più strati del PWB per la macchina di ispezione dei raggi x
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Asida |
| Numero di modello: | XG3300 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Scatola in legno |
| Tempi di consegna: | 2 settimane |
| Termini di pagamento: | T / T, L / C |
| Capacità di alimentazione: | negoziazione |
|
Informazioni dettagliate |
|||
| Amplificatore di immagini dei raggi x: | vista a 6 pollici | Risoluzione del CCD di navigazione: | pixel 5million |
|---|---|---|---|
| Spessore massimo: | 12 mm | Nome del prodotto: | Macchina di ispezione dei raggi x per il PWB a più strati |
| Evidenziare: | apparecchiatura di collaudo del bordo del PWB,apparecchiatura di collaudo del circuito |
||
Descrizione di prodotto
Apparecchiatura di collaudo a più strati del PWB per la macchina di ispezione dei raggi x
USO

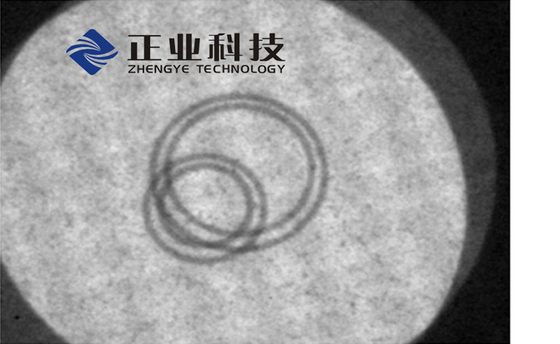

Osservi e misuri posizionare i fori sul PWB, per controllare se i fori
Fra gli strati è deviata, varia misura condizionale può essere
Condotto sulle immagini, compreso la distanza dal centro di un cerchio a
Un altro, da un punto un altro, area del cerchio, ecc. e fanno il giudizio prestabilire
Parametri.
CARATTERISTICO
1. Facendo uso del principio di proiezione & di rappresentazione dei raggi x per osservare e misurare
Posizionando i fori sul PWB.
2. PUÒ il sistema di controllo del computer della rete, l'operazione semplice.
3. La navigazione del CCD del woth di Eqiupped funziona, per facilitare la prova del moblie e rapidamente
Cerchi gli obiettivi della prova.
4. Micro tubo radiogeno sigillato del fuoco e varie tecniche di elaborazione di immagini
E software per ridurre la distorsione di immagine.
5. L'immagine può essere misurata in termini vari, quale la distanza da
Il centro dei cerchi concentrici, della distanza punto a punto, dell'area del cerchio, ecc.
Parametri
| oggetto | Specificazione | |
| Modello | XG3000 | |
| Risoluzione di X-CCD | 752×582pixel | |
| Parametri del tubo radiogeno | Tensione massima | 50KV |
| Corrente massima | 1mA | |
| Potere massimo | 50W | |
| Tempo di preriscaldamento | 6min | |
| Amplificatore di immagini dei raggi x | vista a 6 pollici | |
| Risoluzione del CCD di navigazione | pixel 5Million | |
| Dimensione del PWB | Larghezza 45" (profondità 630mm della gola) | |
| Spessore massimo | 12mm | |
| Obiettivo dello schermo dei raggi x | Non più di 0.5µSv/h | |
| Modo di raffreddamento | Raffreddamento del forte vento | |
| Temperatura ed umidità |
Temperatura: 22 umidità del ºC del ± 3 del ºC: ± 10% di 50% | |
| Stampante | Stampante | |
| Modo operativo | 1. muova manualmente il PWB provato, l'inseguimento del CCD di navigazione i raggi x 2.setting aperti quando invia il PWB imbarcano e vicino quando prende |
|
| Requisiti di potere | AC220v 50Hz, senza acqua e gas |
|
| Dimensioni | 1040mm x 855mm x 1510mm (LxWxH compreso il monitor) |
|
| Peso | 130Kg |
|
